Découpe laser
Systèmes laser CO₂ et fibre pour des bords sans meules et une précision dimensionnelle de ±0,05 mm sur l’acier, l’aluminium et le cuivre.

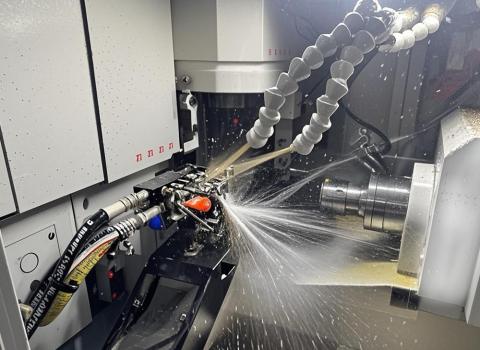

L’usinage de précision utilise des machines à commande numérique (CNC) pour couper, fraiser et percer des matériaux métalliques ou non métalliques. Il permet la production de surfaces complexes et de pièces de haute précision avec un haut degré d’automatisation, de précision et d’efficacité.
1Décor

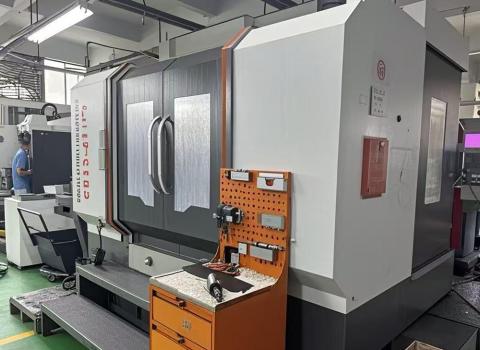

Centres d’usinage à 5 axes
2Décor
Centres d’usinage à 4 axes
2Décor
Tours CNC
11Décor
CNC
| SpécificationDispositif | |
| Centres d’usinage à 5 axes | φ2-φ26 |
| Centres d’usinage à 4 axes | φ2-φ20 |
| Tours CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centres CNC à 5 faces | 1000mmX500mmX400mm |
Produits de tôle de précision sont des composants fabriqués à partir de minces tôles métalliques — généralement de 0,5 mm à 20 mm d’épaisseur — par des procédés de fabrication contrôlés tels que la découpe laser, le poinçon CNC, le freinage à pression, le soudage et la finition de surface. Le terme « précision » désigne des tolérances dimensionnelles serrées (généralement ±0,05 mm à ±0,1 mm), une répétabilité constante et une qualité de surface propre dont dépendent les processus d’assemblage en aval.
Chez Zhejiang Jiafeng, nous fabriquons Produits en tôle de précision utilisant des centres d’usinage à 5 axes, des tours CNC et des équipements de fraisage multi-axes, permettant des géométries complexes que la fabrication conventionnelle ne peut pas atteindre. Chaque produit sort de notre usine certifié et prêt à être intégré.
Choisir le bon matériau est la décision la plus importante dans la fabrication de tôle de précision. Le tableau ci-dessous compare les matériaux les plus courants que nous traitons, vous aidant à adapter les exigences mécaniques à votre application.
| Matériau | Résistance à la traction | Résistance à la corrosion | Poids | Fin typique | Meilleur pour |
|---|---|---|---|---|---|
| Acier inoxydable 304 | 515–720 MPa | Excellent | Lourd | Brossé, poli, passivé | Matériel alimentaire, médical, enclos |
| Acier inoxydable 316 | 485–690 MPa | Supérieur (Mo ajouté) | Lourd | Électropoli, brossé | Marine, chimique, pharmaceutique |
| Acier laminé à froid (SPCC) | 270–370 MPa | Faible (nécessite un revêtement) | Lourd | Peinture en poudre, peinture, galvanisation | Panneaux structurels, châssis, supports |
| Acier galvanisé (IG) | 270–370 MPa | Bien | Lourd | Peinture en poudre, apprêt | Enceintes extérieures, composants CVC |
| Aluminium 5052 | 195–260 MPa | Très bien | Lumière | Anodisage, revêtement en poudre | Panneaux aérospatiaux, électronique, transport |
| Aluminium 6061 | 276–310 MPa | Bien | Lumière | Anodisage, vernis | Pièces structurelles usinées, dissipateurs thermiques |
| Cuivre C110 | 220–250 MPa | Modéré | Lourd | Placage d’étain, passivation | Barres de barre de contact, contacts électriques, échangeurs de chaleur |
* Les valeurs sont des plages indicatives ; Les spécifications finales dépendent de l’épaisseur, du revenu et de la méthode de traitement.

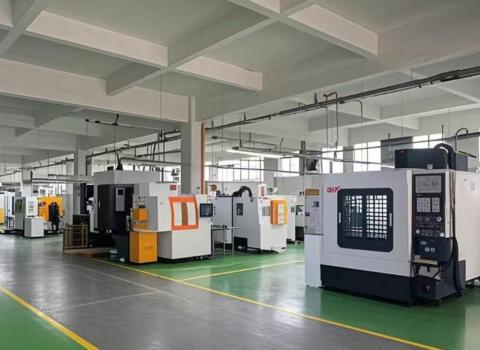

Jiafeng exploite un atelier CNC moderne spécialement configuré pour Produits en tôle de précision. Voici un résumé technique de nos principaux équipements avec des plages de tolérance réalisables.
| Type d’équipement | Quantité | Zone de travail | Tolérance positionnelle | Matériaux appropriés |
|---|---|---|---|---|
| Centre d’usinage à 5 axes | 1 | φ2 – φ26 mm | ±0,005 mm | Acier, aluminium, cuivre, titane |
| Centre d’usinage à 4 axes | 2 | φ2 – φ20 mm | ±0,008 mm | Acier, aluminium, plastiques |
| Tour CNC | 2 | Jusqu’à φ200 mm | ±0,01 mm | Acier, acier inoxydable, aluminium |

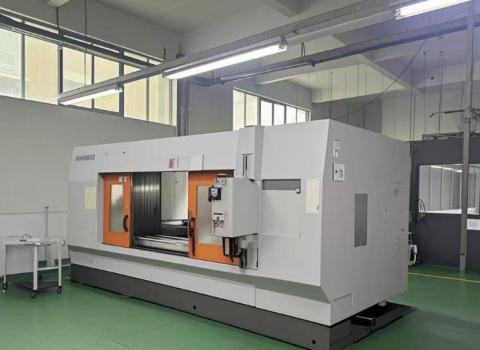

| Centre de fraisage CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Tous les métaux, composites |
| Centre CNC 5-Face | — | 1000 × 500 × 400 mm | ±0,01 mm | Acier, Aluminium, Invar |
| Découpe laser par fibre | — | Jusqu’à 20 mm d’acier | ±0,05 mm | Acier au carbone, SS, aluminium, cuivre |
| Frein à pression CNC | — | Jusqu’à 3200 mm de longueur | Angle de flexion ±0,3° | Acier, aluminium, galvanisé |
Les tolérances indiquées sont réalisables dans des conditions de production normales. Des tolérances plus strictes disponibles sur demande pour les applications critiques.
Le bon traitement de surface prolonge la durée de vie du produit, répond aux exigences réglementaires et donne à votre Produits en tôle de précision L’apparence que votre marché exige.
| Type de finition | Processus | Épaisseur (μm) | Corrosion Protection | Options de couleur | Applications courantes |
|---|---|---|---|---|---|
| Revêtement en poudre | Pulvérisation électrostatique + durcissement au four | 60–120 | ★★★★☆ | RAL / personnalisé | Boîtiers, armoires, châssis |
| Anodisation (Type II) | Oxydation électrochimique | 5–25 | ★★★☆☆ | Clair, noir, or, personnalisé | Boîtiers et panneaux en aluminium |
| Anodisation dure (Type III) | Anodisation à fort courant | 25–80 | ★★★★★ | Naturel, noir | Aérospatiale, défense, surfaces d’usure |
| Placage de zinc | Égalvanoplastie | 5–25 | ★★★☆☆ | Chromate clair, jaune | Fixations, supports, connecteurs |
| Nickel Électroless | Dépôt chimique | 5–50 | ★★★★☆ | Argent vif | Pièces de précision, blindage EMC |
| Passivation | Bain acide (citrique / nitrique) | — | ★★★★★ | SS naturel | Pièces médicales en SS de qualité alimentaire |
| Brossage + Vernis | Courroie abrasive + laque | 5–15 | ★★☆☆☆ | Naturel / satin | Électronique grand public, panneaux décoratifs |
★ Les classifications indiquent un niveau relatif de protection contre la corrosion dans des conditions d’exposition équivalentes. La performance réelle dépend du matériau de base et de l’environnement d’exploitation.
Un flux de travail structuré et documenté garantit que chaque commande — du prototype unique à la série de 100 000 pièces — respecte les spécifications et est livrée dans les délais.
Nos capacités de fabrication couvrent un large éventail de secteurs où la précision dimensionnelle, la fiabilité et la qualité de surface sont non négociables.
| Industrie | Normes pertinentes | Types de produits typiques |
|---|---|---|
| Électronique / Télécommunications | IPC-A-600, RoHS, REACH | Châssis, boucliers EMC, boîtiers pour circuits imprimés, racks |
| Dispositifs médicaux | ISO 13485, FDA 21 CFR | Boîtiers d’équipements chirurgicaux, plateaux stériles, panneaux d’instruments |
| Automobile | IATF 16949, PPAP | Supports, boucliers thermiques, enceintes de batterie, cadres structurels |
| Aérospatiale | AS9100, NADCAP | Panneaux structurels, portes d’accès, conduits, supports |
| Énergie / Puissance | IEC 61439, UL 508A | Boîtiers de commutateurs, boîtiers d’ondulateurs, gestion des câbles |
Nos produits de tôle de précision font partie d’un écosystème complet de fabrication et d’intégration. En savoir plus sur les services complémentaires proposés par Zhejiang Jiafeng :
